Die stetig wachsenden Anforderungen von Dokumentation und Serviceunterlagen sind für viele Hersteller und Produzenten eine große Herausforderung. Wir von phi Technical Publications sind immer up to date, wenn es um die rechtlich geforderten Richtlinien und Dokumentationsvorgaben geht.

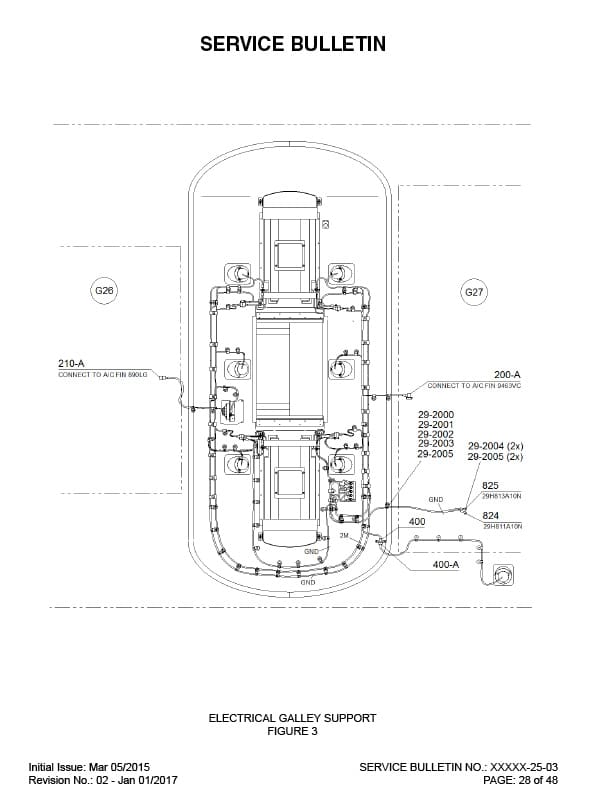

Umbaubeschreibungen
In Abhängigkeit von der Komplexität erstellen wir der Aufgabe angepasste Beschreibungen. In der einfachsten Form werden 2D-Zeichnungsansichten mit Beschreibungen verknüpft. So können auch geringfügige Modifikationen oder Bauteiländerungen sicher dargestellt werden.

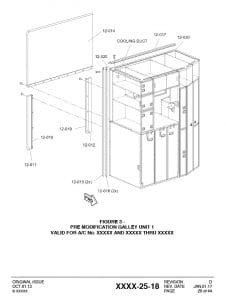

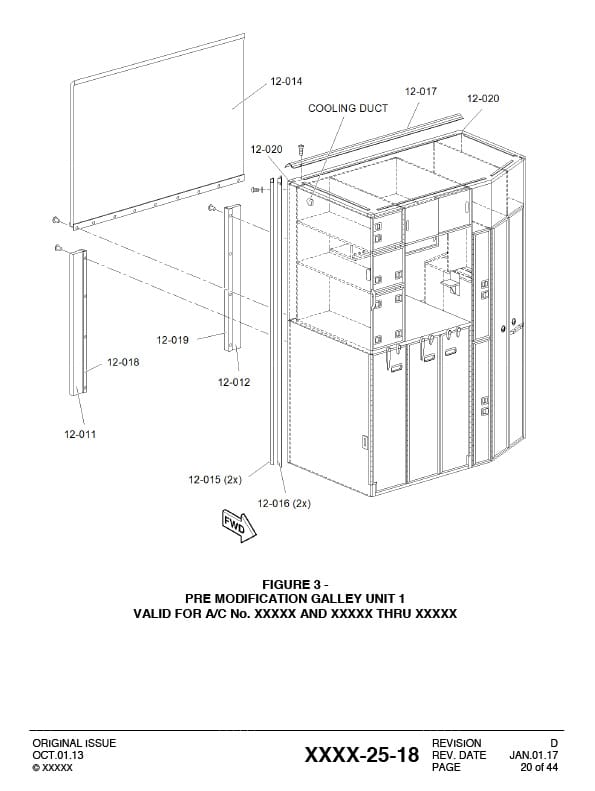

Verknüpfung mit 2D-Zeichnungen
Bei komplexeren Produkt-oder Anlagenmodifikationen ist es meist notwendig den vereinfachten 2D-Ansichtsdarstellungen weitere isometrische Gesamt-oder Detailansichten hinzuzufügen um die textliche Beschreibung zu ergänzen zu verdeutlichen.

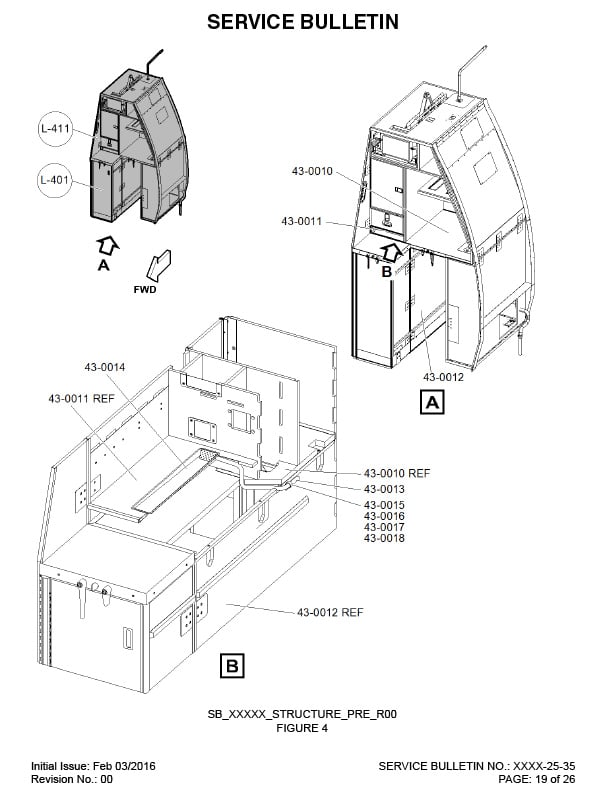

Integration von 3D-Ansichtsdarstellungen
Bei umfangreicheren und aufwendigen Modifikationen ist es unumgänglich die Beschreibungen mit 3D-Produkt-oder Detailansichten zu ergänzen. Dies setzt die Verfügbarkeit von dreidimensionalen Konstruktionsdaten voraus, aus denen wir mit speziellen Programmen funktionsbezogene Darstellungen generieren. Weiterhin werden zusätzlich Skalierungsansichten in Detailbereichen eingearbeitet.
